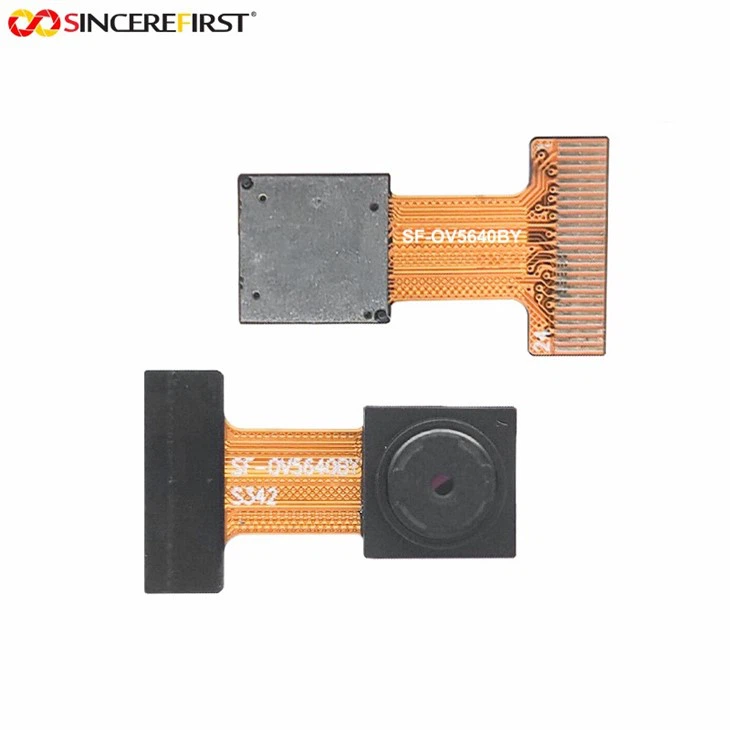

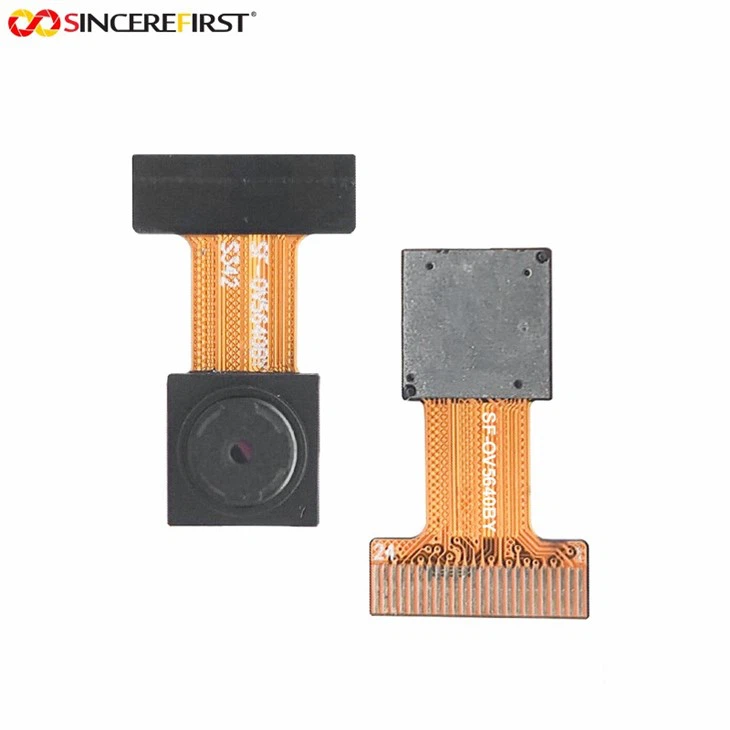

โมดูลกล้อง CMOS OV5640
นี่คือโมดูลกล้อง DVP 24Pin OmniVision OV5640 CMOS 24Pin ราคาประหยัด-} ราคาประหยัด ซึ่งสร้างจากเซ็นเซอร์ภาพสี OmniVision OV5640 แกนหลักใช้โซลูชันที่ครบกำหนดและต้นทุนต่ำ-ของ "เซ็นเซอร์ OV5640 + 24อินเทอร์เฟซ Pin DVP" ด้วยการใช้ประโยชน์จากความเชี่ยวชาญด้านเทคนิคของ OmniVision ในด้านเซนเซอร์ภาพ ควบคู่ไปกับความเข้ากันได้สูงและเกณฑ์การพัฒนาที่ต่ำของอินเทอร์เฟซ DVP ทำให้กลายเป็นตัวเลือกที่ต้องการสำหรับสถานการณ์การใช้งานจำนวนมากซึ่งมีต้นทุน-ละเอียดอ่อนแต่ต้องการประสิทธิภาพการถ่ายภาพที่มีความเสถียร โซลูชันนี้ผ่าน-การตรวจสอบตลาดในระยะยาว: ขณะเดียวกันก็รับประกันประสิทธิภาพการถ่ายภาพขั้นพื้นฐาน แต่ยังควบคุมต้นทุนโมดูลโดยรวมได้อย่างมีประสิทธิภาพ ทำให้เหมาะสำหรับความต้องการในการได้มาซึ่งรูปภาพของอุปกรณ์อิเล็กทรอนิกส์ระดับเริ่มต้น-ถึง-ระดับกลาง-
โมดูลนี้มีพิกเซล 5MP ที่มีความละเอียด 2592×1944 ขนาดเซ็นเซอร์คือ 1/4 นิ้ว และขนาดพิกเซลคือ 1.4μm×1.4μm ทำให้สามารถจับรายละเอียดของวัตถุได้อย่างชัดเจนและส่งออกภาพที่ละเอียดอ่อนภายใต้แสงธรรมชาติ รองรับเอาต์พุตหลาย-ความละเอียดและ-เฟรม-สูง รวมถึง 1080P (1920×1080) @30fps, 720P (1280×720) @60fps และ VGA (640×480) @90fps ซึ่งไม่เพียงตอบสนองความต้องการของการบันทึกวิดีโอความละเอียดสูง-เท่านั้น แต่ยังจัดการการจับภาพที่รวดเร็วในสถานการณ์แบบไดนามิกเพื่อหลีกเลี่ยงภาพเบลอจากการเคลื่อนไหว
โมดูลใช้การออกแบบโฟกัสคงที่-โดยมีระยะโฟกัส 45 ซม. และช่วงโฟกัสครอบคลุม 30 ซม. ถึงระยะอินฟินิตี้ (30 ซม. -∞) เหมาะสำหรับสถานการณ์การถ่ายภาพระยะสั้น-และระยะไกล-ส่วนใหญ่ มุมมองภาพแนวทแยง (D) คือ 68.7 องศา ±3 องศา ซึ่งให้การครอบคลุมการถ่ายภาพที่กว้าง ค่ารูรับแสง (F.NO) คือ 2.8±5% ทำให้มั่นใจได้ว่าแสงเข้าเพียงพอ ความผิดเพี้ยนของทีวีก็คือ<1%, delivering high image fidelity without obvious deformation. The effective focal length (EFL) is 3.29, ensuring balanced imaging proportions.
ใช้อินเทอร์เฟซ 24Pin DVP สำหรับเอาต์พุต โปรโตคอลอินเทอร์เฟซที่สมบูรณ์สามารถเข้ากันได้กับ MCU/โปรเซสเซอร์กระแสหลัก เช่น ซีรีส์ STM32 และ RK ซึ่งช่วยลดความยากในการพัฒนาขั้นที่สอง โมดูลนี้ผลิตขึ้นโดยใช้กระบวนการที่มีความแม่นยำ SMT (Surface Mount Technology) และ AA (Active Alignment) เพื่อให้มั่นใจถึงประสิทธิภาพการถ่ายภาพที่สม่ำเสมอในแต่ละชุด และลดความแตกต่างของแต่ละบุคคลให้เหลือน้อยที่สุด โครงสร้างโมดูลประกอบด้วยการเสริมแผ่นเหล็ก 0.2 มม. และ FPC (วงจรพิมพ์แบบยืดหยุ่น) พร้อมเทคโนโลยีทองแดงรีดอิสระแบบยึดติด- ความหนาของ FPC คือ 0.15 ± 0.03 มม. ด้วยขนาดโดยรวมที่กะทัดรัด จึงพอดีกับพื้นที่การติดตั้งภายในอุปกรณ์ที่จำกัด.
โมดูลนี้ผ่านการรับรองและการทดสอบระดับสากล รวมถึง CE, FCC, RoHS และ Reach ซึ่งสอดคล้องกับการคุ้มครองสิ่งแวดล้อม ความเข้ากันได้ทางแม่เหล็กไฟฟ้า และมาตรฐานความปลอดภัยในภูมิภาคส่วนใหญ่ทั่วโลก ทำให้เหมาะสำหรับผลิตภัณฑ์ที่มุ่งเน้นการส่งออก-ด้วยความมั่นใจ
- โซลูชันต้นทุนต่ำ-ที่สมบูรณ์: จากเซ็นเซอร์ OmniVision OV5640 ที่ผลิตจำนวนมาก- และอินเทอร์เฟซ 24Pin DVP (เกณฑ์ทางเทคนิคต่ำ ต้นทุนที่ควบคุมได้) ไม่จำเป็นต้องปรับโปรโตคอลที่ซับซ้อน ตอบสนองความต้องการการถ่ายภาพที่มีความละเอียดสูง-MP ขณะเดียวกันก็ลดต้นทุนโมดูลโดยรวม ซึ่งเหมาะอย่างยิ่งสำหรับ-การจัดซื้อจำนวนมากที่คุ้มค่า
- ประสิทธิภาพการถ่ายภาพที่สมดุล: พิกเซล 1.4μm×1.4μm + รูรับแสง F2.8 ช่วยให้มั่นใจได้ถึงภาพที่คมชัดแม้ในที่แสงน้อย-ในที่ร่ม เอาต์พุตหลาย-เฟรม- (1080P@30fps สำหรับการบันทึก HD, 720P@60fps/VGA@90fps สำหรับฉากไดนามิก) และ<1% TV distortion avoid image deformation.
- ทนทานและความเข้ากันได้สูง: กระบวนการ SMT+AA ช่วยให้มั่นใจได้ถึงผลตอบแทนและความสม่ำเสมอสูง. 24 Pin DVP (มาตรฐานอุตสาหกรรม-) ช่วยให้สามารถปรับใช้กับบอร์ดแบบฝัง/ตัวควบคุมอุตสาหกรรมได้อย่างง่ายดายโดยไม่ต้องใช้ไดรเวอร์แบบกำหนดเอง FPC เสริมเหล็ก-ช่วยเพิ่มความทนทาน และการรับรองระดับนานาชาติ-หลายรายการช่วยขยายขอบเขตการใช้งาน
- การออกแบบที่กะทัดรัดและยืดหยุ่น: ขนาดเล็ก + การปรับแต่งที่ปรับแต่งได้ (ความยาว FPC, อินเทอร์เฟซ) ให้พอดีกับพื้นที่-อุปกรณ์ที่มีข้อจำกัด (ล็อคประตูอัจฉริยะ หุ่นยนต์ขนาดเล็ก) การออกแบบโฟกัสคงที่-ช่วยประหยัดขนาดและกำลังโดยกำจัดมอเตอร์โฟกัส
- เกณฑ์การพัฒนาต่ำ: รองรับชัตเตอร์แบบอิเล็กทรอนิกส์และอัตราขยาย/การรับแสงที่ปรับได้เพื่อการปรับภาพให้เหมาะสม ไม่มีการแก้ไขจุดบกพร่องที่ซับซ้อน-การบูรณาการอย่างรวดเร็วกับอุปกรณ์ควบคุมหลักทำให้วงจรการวิจัยและพัฒนาสั้นลง เหมาะสำหรับทีมขนาดเล็ก/โครงการเริ่มต้น
- อุปกรณ์ AIoT Smart Edge: เกตเวย์ควบคุมส่วนกลางของบ้านอัจฉริยะ แผงเข้าถึงการจดจำใบหน้า ตู้จำหน่ายสินค้าอัตโนมัติ AI เครื่องเล่นโฆษณาเชิงโต้ตอบ (สำหรับวิดีโอ 1080P ที่เสถียร)
- การรักษาความปลอดภัยภายในบ้านอัจฉริยะ: กล้องเครือข่ายพาโนรามา 360 องศา กริ่งประตูวิดีโออัจฉริยะ -กล้องที่ใช้พลังงานแบตเตอรี่ โมดูลช่องมองภาพ (การตรวจสอบบ้าน/เชิงพาณิชย์)
- ระบบขนส่งอัจฉริยะ:-กล้องติดรถยนต์ กล้องมองหลัง ระบบติดตามผู้ขับขี่ (DMS) การสตรีมสื่อกระจกมองหลัง (การถ่ายภาพยานยนต์)
- วิชันซิสเต็มสำหรับอุตสาหกรรม: เครื่องสแกนบาร์โค้ด/QR แบบคงที่, อุปกรณ์ตรวจสอบด้วยแสงอัตโนมัติ (AOI) ของ PCB, กล้องวิชันชันแขนหุ่นยนต์, เครื่องตรวจจับข้อบกพร่องในสายการผลิต (ใช้ในอุตสาหกรรมที่มีความแม่นยำสูง-)
- อุปกรณ์ถ่ายภาพทางการแพทย์: โมดูลเอนโดสโคป กล้องส่องทางทันตกรรม อุปกรณ์ตรวจจับผิวหนังแบบพกพา อุปกรณ์การแพทย์ทางไกล (ภาพทางการแพทย์ขนาดเล็ก 5MP)
- แพลตฟอร์มการพัฒนาแบบฝังตัว: เข้ากันได้กับ ESP32-CAM, Raspberry Pi (ผ่านอะแดปเตอร์ DVP- เป็น-CSI-2), บอร์ดกล้อง Arduino, บอร์ด FPGA (เพิ่มความเร็วในการสร้างต้นแบบ)
รายละเอียดสินค้า:
|
ประเภทชิป |
OV5640-ซีเอสพี |
|
ขนาดเซ็นเซอร์ |
1/4" 4P+อินฟราเรด |
|
อาร์เรย์พิกเซล |
5MP 2592*1944 |
|
อินเทอร์เฟซ |
ดีวีพี 24 พิน |
|
มุมมอง |
D:68.7 องศา ±3 องศา |
|
ช่วงการโฟกัส |
30 ซม.-∞ |
|
เอฟ.เอ็น |
2.8±5% |
|
การบิดเบือนของทีวี |
＜1% |
|
อีเอฟแอล |
3.29 |
|
ระยะโฟกัส |
45ซม |
|
ประเภทโฟกัส |
โฟกัสคงที่ |
คำถามที่พบบ่อย
อะไรทำให้อินเทอร์เฟซ DVP ดีกว่า MIPI สำหรับแอปพลิเคชันของฉัน
DVP ไม่ต้องการ PHY IP เฉพาะทางหรือการกำหนดเส้นทางส่วนต่างความเร็วสูง- ซึ่งลดต้นทุนการพัฒนาลง 40-60% เหมาะอย่างยิ่งสำหรับ MCU ที่มีอินเทอร์เฟซกล้องแบบขนาน (เช่น STM32, ESP32, NXP ซีรีส์ i.MX RT) และทำให้การออกแบบ PCB ง่ายขึ้นเป็นบอร์ด 2- เลเยอร์ ซึ่งช่วยเร่งเวลา-ออกสู่ตลาดสำหรับผลิตภัณฑ์ที่คำนึงถึงต้นทุน
อินเทอร์เฟซเอาท์พุตของโมดูล OV5640 นี้คืออะไร? รองรับอินเทอร์เฟซ MIPI หรือไม่
โมดูลเฉพาะนี้ใช้อินเทอร์เฟซแบบขนาน DVP แบบ 24- พิน เซ็นเซอร์ OV5640 เองก็รองรับอินเทอร์เฟซ MIPI ด้วย แต่ผลิตภัณฑ์นี้ได้รับการออกแบบโดยใช้อินเทอร์เฟซ DVP เพื่อให้ลูกค้าได้รับโซลูชันที่ครบถ้วนและคุ้มค่า หากคุณต้องการโมดูลที่มีอินเทอร์เฟซ MIPI เราสามารถเสนอรุ่นอื่นๆ หรือจัดเตรียมบริการที่กำหนดเองได้
โมดูลสามารถปรับให้เข้ากับบอร์ดพัฒนา Raspberry Pi ได้หรือไม่?
จำเป็นต้องดัดแปลงผ่านบอร์ดอะแดปเตอร์ DVP- เป็น-CSI-2 เนื่องจากอินเทอร์เฟซหลักของ Raspberry Pi คือ CSI-2 ในขณะที่โมดูลใช้อินเทอร์เฟซ 24Pin DVP จึงสามารถทำงานได้ตามปกติหลังจากปรับเปลี่ยนโดยไม่ต้องแก้ไขไดรเวอร์หลัก
สามารถปรับแต่งขนาดโมดูลหรืออินเทอร์เฟซสำหรับการจัดซื้อจำนวนมากได้หรือไม่
มีบริการปรับแต่งต่างๆ รวมถึงการปรับความยาว FPC ขนาดเค้าร่างของโมดูล และเค้าโครงอินเทอร์เฟซ สำหรับเวลาและค่าใช้จ่ายในการปรับแต่งเฉพาะ โปรดติดต่อผู้ผลิตเพื่อยืนยัน
องค์กรการผลิตโมดูลกล้อง SINCEREFIRST ผสมผสานการออกแบบ การพัฒนา การผลิต และการขาย เราสามารถจัดหาโมดูลกล้อง FPC และ USB พร้อมทำ 0.3mp ถึง 108mp และโมดูลกล้องเอนโดสโคปขนาดเส้นผ่านศูนย์กลาง 0.9 มม. ~ 8.0 มม. ผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายในด้านต่างๆ เช่น อุปกรณ์ AIoT บ้านอัจฉริยะ การแพทย์อัจฉริยะ การขนส่งอัจฉริยะ การขับขี่อัตโนมัติ การรักษาความปลอดภัยอัจฉริยะ คลังสินค้าอัจฉริยะ การสแกน หุ่นยนต์ UAV กล้องเอนโดสโคปทางการแพทย์ กล้องเอนโดสโคปอุตสาหกรรม คอมพิวเตอร์ เทอร์มินัลอัจฉริยะ ฯลฯ
หากคุณกำลังมองหาผู้ผลิตโมดูลกล้องหรือเซ็นเซอร์กล้องและซัพพลายเออร์ โปรดติดต่อเราเพื่อสอบถามราคาโมดูลกล้องและการแนะนำโดยละเอียดเพิ่มเติม SINCEREFIRST เป็นบริษัทเทคโนโลยีชั้นสูง-ชั้นนำที่เชี่ยวชาญด้านผู้ผลิตอุปกรณ์ออพติคอลแบบครบวงจรและผู้ให้บริการโซลูชันระบบสร้างภาพด้วยแสง มีโมดูลกล้องและเซ็นเซอร์กล้องจำหน่ายหลายประเภท และยังรองรับการปรับแต่งเพื่อตอบสนองทุกความต้องการของคุณและแก้ไขปัญหาของคุณ
